1.工作原理：

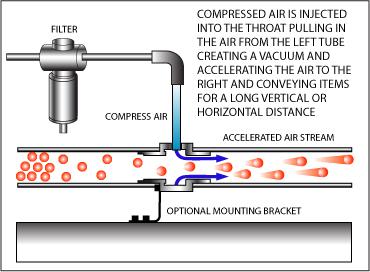

如圖, 當壓縮空氣進入氣動輸送器后，通過內部的物理結構向右側高速噴出，而在左側形成高負壓區，物料被吸入，隨壓縮空氣一起吹向右端。采用這種氣流輸送的方式，輸送啟停和速度通過調整壓縮空氣的開關和進氣壓力來實現，非常易于控制。
2.氣動輸送器工作原理視頻:
3.Nex Flow氣動輸送器的優勢:
1.氣動輸送器僅靠壓縮空氣驅動，使用安全，可于危險環境下使用。
2.內部無任何磨損件，使用壽命長達10年以上。
3.氣動輸送器的結構簡單緊湊，體積小，便于安裝，免維護。
4.提供5年質保。
4.Nex Flow氣動輸送器材質：

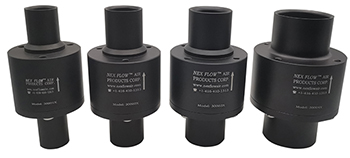

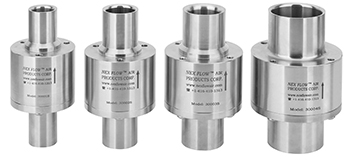

Nex Flow氣動輸送器的制造材質為鋁合金或不銹鋼，鋁合金氣動輸送器在制造工藝上全部經過特殊表面處理，其表面硬度與不銹鋼接近(帶X的型號)。
對于200攝氏度以上的高溫及高腐蝕場合， 則應選用不銹鋼氣動輸送器。

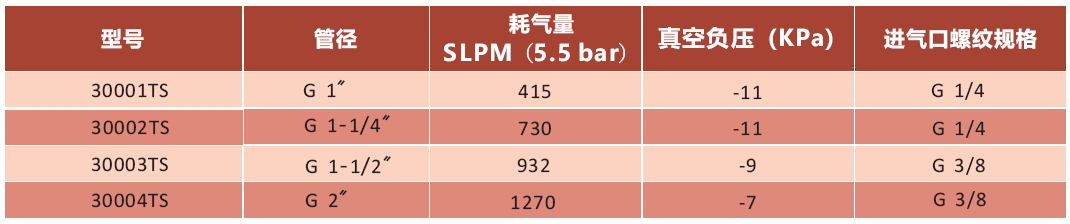

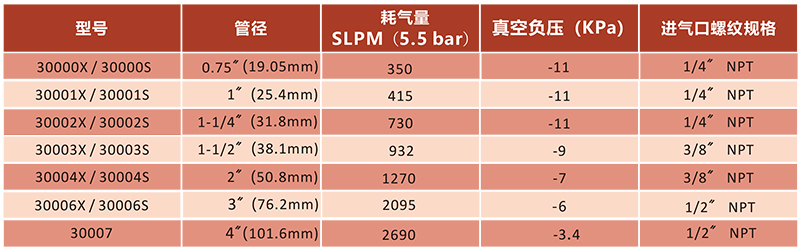

5.型號及耗氣量參數：
說明：
1.帶“X”的型號表示為鋁合金，硬質陽極氧化處理，表面硬度和不銹鋼接近。
2.帶“S”的型號表示材質為304不銹鋼。

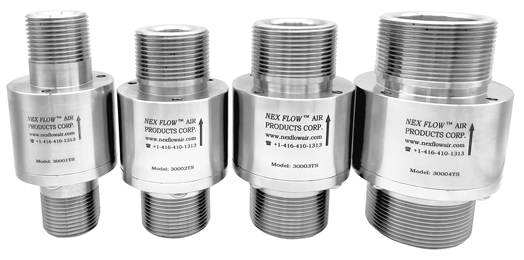

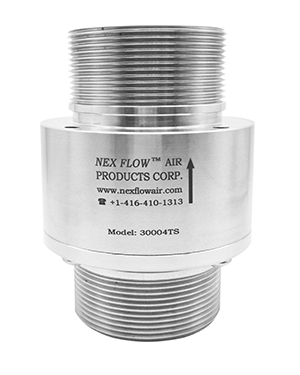

3.帶"TS"的型號表示帶螺紋，材質為304不銹鋼。
4.耗氣量SLPM（標準升/分鐘），標準升是指空氣在常溫常壓下的狀態，即以上所示耗氣量是指被折算為空氣被壓縮前的體積大小，為達到理想的效果，進氣壓力需維持在0.55MPa（5.5公斤）以上，隨著進氣壓力的變化，耗氣量也會相應變化。

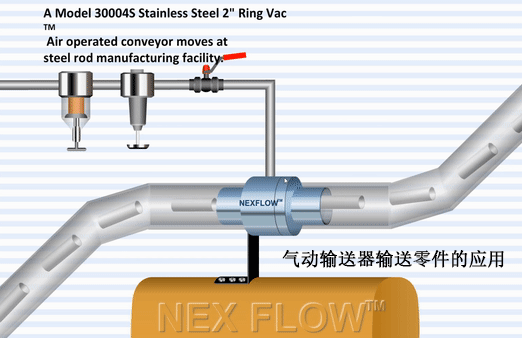

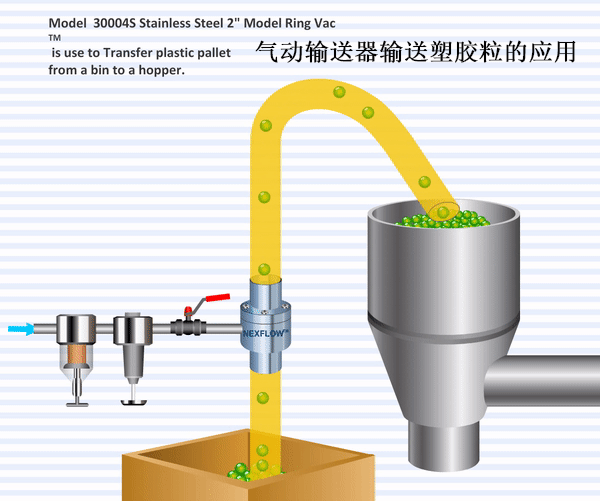

6.氣動輸送器應用示意圖：

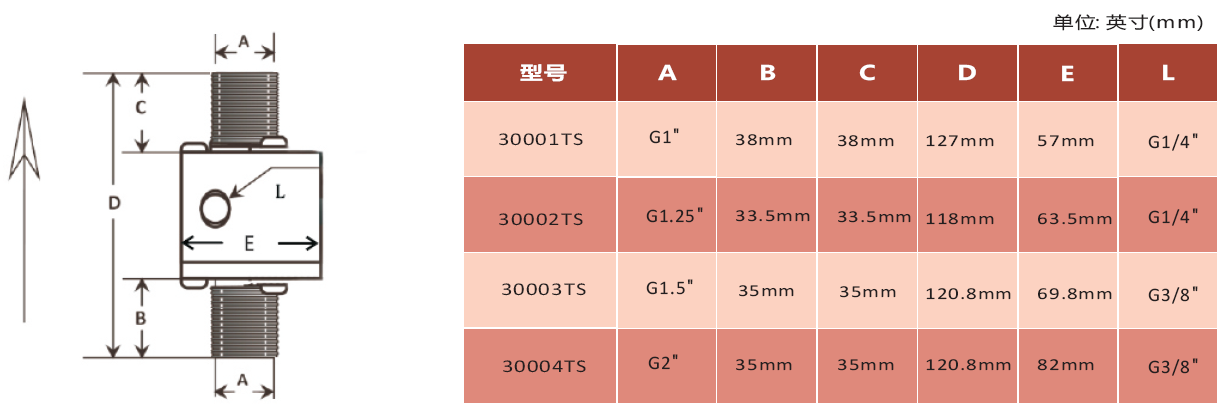

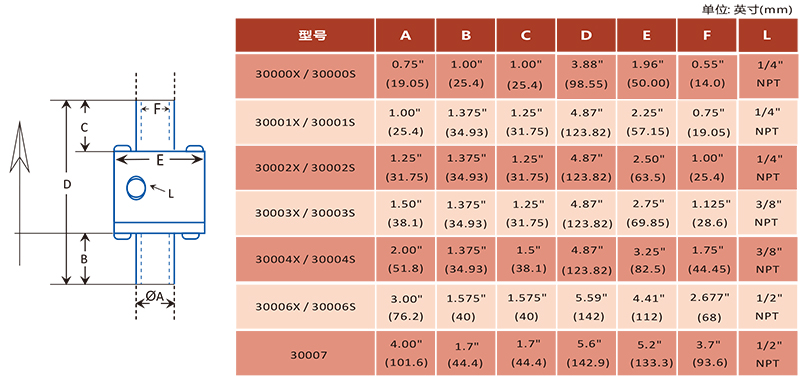

7.氣動輸送器尺寸圖：
8.安裝說明：
安裝時，氣動輸送器的兩端都需接管道，并且氣動輸送器安裝位置位于總輸送管路中距吸入點1/4左右的位置。吸料側的管長度越短，吸力會越強。例如，在輸送塑膠粒的應用中，垂直輸送高度為3m，則吸料側的管長度為0.5m，出料側管路的長度為2.5m。
9.揚塵處理方案：

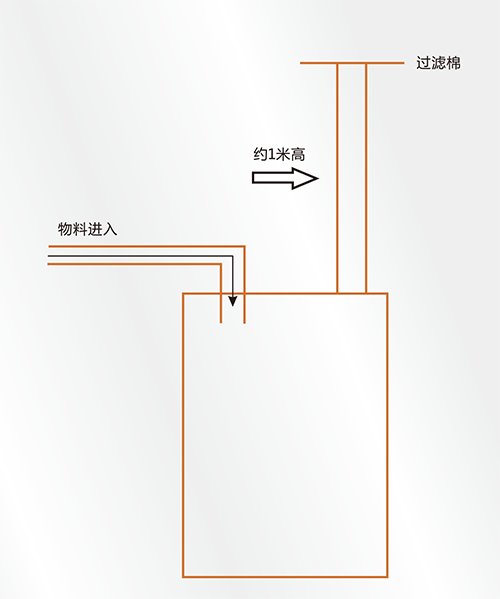

對于粉末等輕小物料的輸送，由于物料隨壓縮空氣到達目標桶后，壓縮空氣還有一些殘留速度，往往會形成揚塵，可在目標桶上裝一個口徑約25~100mm的排氣管，高度約1m，當物料進入目標桶后，通常會揚起0.5m高，然后落下，這樣在該管子頂部再用過濾棉擋一下即可。如下圖所示：
應用參考視頻

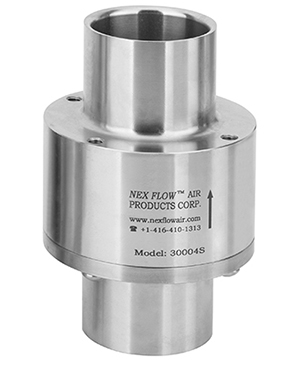

1. 小橘子輸送， 測試型號：30004S
